Trabajo de Investigación Nº 2

Electricidad:

Componentes que necesito para generar electricidad:
1) FUENTE----------->PILA Símbolo

2) Elemento transmisor de la electricidad------->CABLE-------->Símbolo

3) Elemento que da luz------->LÁMPARA Símbolo


4) Elemento para dejar pasar ó no el paso de la corriente------>INTERRUPTOR ------>

Proyecto Tecnológico:
Circuito eléctrico:

Paso_____
__ Elementos que usé
__ Cómo lo fui construyendo
__ Cómo lo hice
__ Cómo funciona
__ Cuánto me salió construirlo
__ Dibujos del prototipo

Elementos del proyecto:

* 2 pilas 1.5 V;
* 2 interruptores;
* 3 lámparas 3 V;
* 3 portalámparas;
* Cable de 0.5 mm. de 2 m.;
* 1 pinza;
* 1 alicate;
* Cinta aisladora.

Construcción del proyecto:

Acciones realizadas
1) Corte del cable
2) Pelamos el cable
3) Unimos cable con portalámparas
4) Aislamos conexiones
5) Probamos
6) Unimos cables a interruptor
7) Aislamos
8) Realizamos conexiones para armado de circuito.

Herramientas utilizadas
Alicate
Pinza y alicate

Útiles usados
Cinta aisladora
Pilas-lámparas
Cinta Aisladora

Circuito Simple:

Al presionar el interruptor se enciende la lámpara, ya que permite el paso de la corriente eléctrica.

Circuito de Serie:

Al presionar el interruptor se encienden simultáneamente las dos lámparas, pero en este
caso al pasar la corriente la resistencia que ejercen dos lámparas una a continuación de la
otra disminuyen la tensión en ambas siendo por lo tanto menor su luminosidad.

Circuito Paralelo:

En este caso al presionar el interruptor se encienden simultáneamente las dos lámparas pero
al estar estas conectadas en forma paralela no se ejercen resistencia mutuamente al paso de
la corriente eléctrica por lo tanto no disminuyen su luminosidad, solamente aumentan el consumo de la energía.

*Armar 3 Lámparas en paralelo y un interruptor:

Al igual que el caso anterior aumenta el consumo de energía y solamente disminuirá la
luminosidad de acuerdo a la potencia de la fuente de poder que las alimenta.

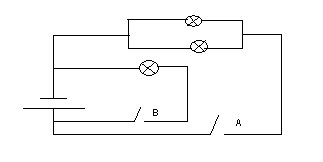

En este caso se trata de 3 lámparas conectadas en paralelo, pero con una diagramación diferente del circuito, lo que implica que al presionar el interruptor A se encenderán solamente 2 lámparas (Ver circuito paralelo con 2 lámparas) y al presionar el interruptor B sin apagar el A se encenderán las 3 lámparas (Ver 3 lámparas en paralelo). Por otra parte al contar con 2 interruptores también paralelos dichos circuitos pueden funcionar en forma
independiente siendo un circuito de 2 lámparas en paralelo y otro circuito simple de 1 lámpara.

Costos del proyecto:

Elementos Utilizados Precios

3 lamparitas de 3 V. $1.50.-
2 interruptores $2.-
2 m. de cable $2.-
2 pilas de 1.5 V. $2.50.-
3 portalámparas, 2 portalámparas de elaboración propia y uno de $0.50.-
Cinta aisladora $3.50
Tabla de madera $3.-

Costo total: $15.-
